Hephaestos

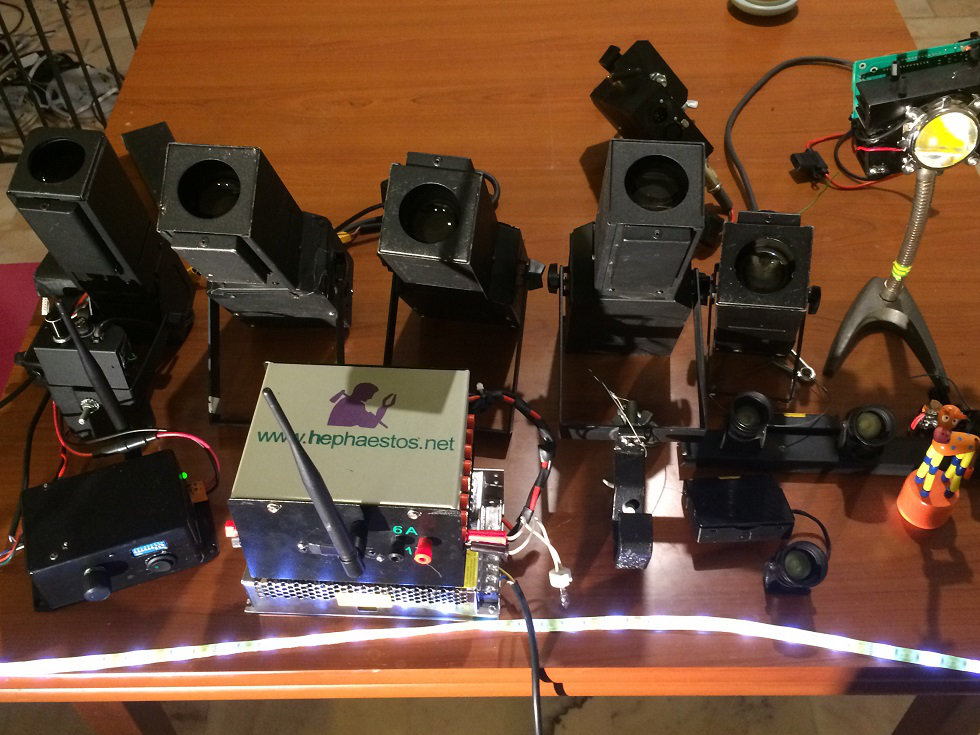

Le Système DMX sans fil

Je ne mets pas assez souvent le site à jour, mais plein de nouveau nés dans la petite bijoute lumière.

Tous les éléments du système ont une led de debug qui clignote en cas de reception et en SOS si problème.

Au menu des nouveautées:

Le code partagé et dévellopé avec l'association Arpschuino à été entièrement revu pour autoriser une utilisation commerciale (gestion des licence)
Full trame DMX
Courbe de gradation en 12 bits sur chaque canal
Anti-flicker vidéo.
Meilleure résistance aux interférences, ainsi qu'une utilisation en bon voisinage pour éviter de saturé la bande passante.
Les modules utilise de manière native le RF69HW longue portée de hopeRF, ce qui permet une puissance d'émission accrue, mais avec une petite reprogramation des anciens module RFM12B dévellopé par jeelab et arpschuino ceux-ci reste entièrement compatible.
La carte HF est modulable d'autre et d'autre module HF peuvent être adapté comme le module de nordic NRF24L01 en 2,4Ghz ou des module en LoraWan pour une très longue portée et une forte résistance aux interférences (40km en champs libre);

Entrée ou sortie DMX en XLR neutrik 3 ou 5 points
Module HF optionnel
Régulation d'alimentation 3.7 à 35V, protégée contre les inversion de polarité
Une sortie graduée limité en courant constant (max 6A) pour les leds de puissance ou moteur CC sur la tension d'alimentation
Une led de debug
Connection sur bornier enfichable
Bus i2c pour la communication carte à carte.
Avec un module HF: 4 entrée/sortie pwm 12 bits, 6 entrées analogiques ou sorties numériques, 1 entré/sortie numérique.
Sans module HF: 6 entrées/sorties pwm 12 bits, 6 entrées analogiques ou entrées/sorties numériques, 4 entrées/sorties numériques.
Entièrement reprogrammable sur base Arduino

Petit couteau suisse, préprogrammé, PlugandPlay, elle réunit les principale fonction du système.

dimensions	100x75x30 mm
poid	85 g

8 circuits supplémentaires.

Carte d'extension de 8 circuits pour le dimer i2C

dimensions	100x75x10 mm
poid	35 g

Entrée ou sortie DMX en XLR neutrik 3 ou 5 points
Module HF Régulation d'alimentation 3.7 à 35V, protégé contre les inversion de polarité
Une sortie graduée limité en courant constant (max 6A) pour les leds de puissance ou moteur CC sur la tension d'alimentation
Une led de debug
Bus i2c pour la communication carte à carte.
Avec un module HF: 4 entrée/sortie pwm 12 bits, 6 entrées analogiques ou sorties numériques, 1 entré/sortie numérique.
Sans module HF: 6 entrées/sorties pwm 12 bits, 6 entrées analogiques ou entrées/sorties numériques, 4 entrées/sorties numériques.
Entièrement reprogrammable sur base Arduino

Pareil, mais un seul connecteur DMX, plus petite et facile à intégrer.

dimensions	93x57x25 mm
poid	40 g

16 circuits stackable avec la swissBoard.
Elle réunit 8 circuits de puissance pwm gradué en 12 bits, 8 circuits supplémentaires sont accessible sur un port HE10 pour connecter un Arp-power ou un clone.
64 cartes peuvent être chainées pour un total de 1024 circuits. Autant dire que ça laisse de la marge.
La swissBoard pour la contrôler n'est pas inclue

Carte de 16 circuits pwm 12 bits low flicker, inspiré par le module PCA9685 de Adafruit

dimensions	95x65x20 mm
poid	40 g

4 circuits de gradation limités en courant constant (6A) pour les leds de puissance ou moteur CC.
Limité le courant en courrant constant en soudant simplement une resistance 2W sur chaque circuit. R = 0.7/Constant Amp
Stackable avec la swissBoard mini.

Adapté au module RGBW.

dimensions	95x55x10 mm
poid	40 g

Emeteur DMX/HF
512 Canaux DMX
Faible interférences
Se synchronise sur les fréquences libres
Reconnue comme une enttec open par tout logiciel lumière qui reconnait cette interface

Petite clé USB reconnue comme une Enttec Open DMX

dimensions	71x23x8.5 mm
poid	50 g

Construit par l'association Arpschuino version améliorée
adresse DMX
Mode Emetteur ou recepteur
512 circuits
automatique sync sur les fréquences libres
Ne sature pas la plage de fréquences

DMX HF tranceiver

dimensions

130x81x48 mm

Entrée ou sortie DMX en XLR neutrik 3 ou 5 points
Controle en DMX + HF + potentiomètre pour une reprise en controle manuel
Un switch pour sélectionner le mode (réception DMX+HF ou réception DMX/emeteur HF haute puissance)
Un Dip switch pour l'adressage.
Limitation à courant constant pour les Leds de puissance (max 6A).
Connection sur bornier enfichable
Régulation d'alimentation 3.7 à 35V, protégée contre les inversion de polarité

Version 1 circuit 12 bits limité en courant constant.

dimensions	145x80x60 mm
poid	280 g

17 circuits gradués en 12 bits avec courbes et anti-flicker
8 circuits acceptant 19 A max par circuit, 9 circuits de 6A max.
A repartir naturellement sur une l'alimentation de 32 Ampère max.
Emetteur ou recepteur HF
DMX Bridge
Courbes par circuits
Un écran LCD permettant l'adressage DMX, la selection du mode (recepteur HF+DMX, recepteur HF/emetteur DMX, recepteur DMX/emetteur HF haute puissance), et la selection de la courbe de gradation pour chaque circuit.

Sur-dimensionné, dans un boitier métal ou plastique.

dimensions	170x133x105 mm
poid	1.4 kg

6Amp max par canal
Adressable avec un dipswitch.

Simple gradateur DMX 4 ou 6 circuits dans un boitier plastique ou basé sur un gradalabs.

dimensions	175x80x50 mm
poid	280 g

Sur une petite batterie Lipo 4S 5200MHA une autonomie de ± 1h30 allumée à full.
Très pratique, petite et relativement puissante.
En dehors de leur consomation, un des net avantage des mini-découpe à led sur celle à lampe est qu'elles chauffent beaucoup moins et donc permettent l'impression de gobos directement sur un calque transparent.
Controlable en HF, DMX et par potentiomètre.
Batterie non fournie

Alimentée sur batterie 12V ou li-po 4S.

dimensions	300x150x130 mm
poid	2.9 kg

HF
Optiques interchangeables, ils se visent ou se posent directement.
Grand avantage, ils fonctionnent directement avec une simple batterie 18650 utilisée dans les cigarette éléctronique pour une autonomie de ± 3h allumé à full par ampoule.
En branchant plusieurs 18650 en parallèle avec une diode d'anti-retour, on peu fortement amélioré l'autonomie en fonction des besoins.

En mono, par barre de 2, 3, 4, 6, en blanc chaud et blanc froid.

dimensions	77x40x70 mm
poid	100 g

DMX 5 points neutrik
adresse DMX sur dipswitch
Mode Emetteur. Brancher en DMX peut servir d'emetteur HF et remplacer celui-ci
512 circuits
automatique sync sur les fréquences libres
Ne sature pas la plage de fréquences

Pratique en DMX ou HF, plus de grande longueur de câble à tirer jusqu'au vidéo projecteur. Poser, c'est réglé.

dimensions	130x81x48 mm
poid	250 g

Alimentation 12V-14.5V
Sur une petite batterie Lipo 4S 5200MHA une autonomie de ± 1h30 allumée à full à 50W.
Forte puissance
Percé au format pied de micro
Equipé avec une swissboard mini
Controlable en HF, DMX et par potentiomètre.
Batterie non fournie

Que ce soit en modèle 100W, 50W ou 50W RVB monté sur un simple radiateur, elles s'avèrent très utiles lors de gros besoin en puissance.

dimensions	120x120x110 mm
poid	610 g

Lampe de pupitre HF Col de cygne
Fonctionne sur alimentation secteur ou batterie 18650
Controlable en HF
Adressable
Potentiomètre permettant aux musiciens de reprendre le contrôle sur le niveau de luminosité
2 Mode pour le contrôle du potentiomètre (priorité au potentiomètre, priorité au HF)

Pratique pour les musiciens, permet la reprise de contrôle en HF par éclairagiste afin de permettre de vrais noirs.

dimensions

60x160x160 mm
